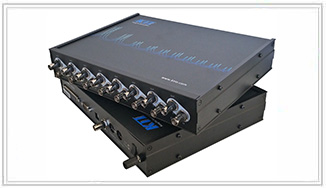

CM4016D™ 16通道振动信号调理模块 |
|
产品名称： 16通道振动信号调理模块 |
|
|
产品描述：CM4016™系列16通道动态信号调理模块,主要用于动态信号测试系统的前级信号调理,可对压电传感器,如加速度计或音频信号以及其他各种类型的动态信号进行调理.具有放大、滤波、AC/DC耦合等功能,同时为IEPE型传感器提供恒流源.小巧便携，是进行现场动态信号测试的最佳选择。
CM4016D™为全程控动态信号调理模块,采用5阶编程5阶Butterworth滤波器,内装协处理器及存储器，增益设置、滤波截止频率、AC/DC耦合等各项参数均用过软件进行设僵,实现了完全程控。
|
|
 |
性能指标： |
- • 信号输入：16个通道,动态信号
- • 输入量程：±10V
- • 信号输出：±10V
- • 增益放大：1、2、5、10,每通道独立高程控设置
- • 耦合形式：程控选设AC或DC耦合,AC耦合时,高通的低端截止频率为0.16Hz(可定制0.05Hz)
- • 滤波功能：每通道独立的可编程5阶Butterworth低通滤波器,截止频率：2Hz~30kHz
- • 输入阻抗：1MΩ,有效减少回路误差
- • 随机软件：友好的Windows环境下操作控制软件,可在试验过程中随时进行参数设置与修改,包括恒流源、增益、截止效率等设置,并可进行参数状态查询.
- • 计算机控制通讯接口：USB
- • 多台级联接口：RS-232
- • 传感器状态指示灯：每通道传感器故障、激励源指示
- • 供电：12VDC@1A
- • 信号连接：
-接入:BNC端子
-接出:同时提供D型37芯端子
- • 使用环境：-20～70°C（工作温度）、-40～85°C（贮存温度）
- • 外形尺寸：280mm×220mm×50mm）
- • 重量:1.6kg
|
订货信息： |
型号 |
描述 |
| CM4016D |
16通道振动信号调理模块,直接传感器接口,增益:1.2.5.10,可扩展 |
|
